Lab 3. VTP Client dan Server

Lab Local Area Network

Objective Lab :
- Mempelajari konfigurasi VTP Client dan Server
- Memahami VTP Client dan Server

Tujuan Lab :
Sebagai network engineer, konfigurasi VTP Client dan Sever adalah fundamental skill yang harus di pelajari dan di fahami. VTP Client akan mendapatkan informasi2 dari VTP Server yang dalam satu VTP Domain, dengan begitu pada VTP Client tidak perlu konfigurasi VLAN.

Skenario Lab :
- Jadikan SW1 sebagai VTP Server (secara default semua Switch sudah menjadi VTP Server)
- Konfigurasi VLAN Standar
- Jadikan SW2 sebagai VTP Client dengan VTP Domain yang sama dengan SW1
- Konfigurasi interface yang terhubung antara SW1 dengan SW1 sebagai mode trunk

Topologi Lab :

Konfigurasi Switch :

Pada SW1
Switch>en
Switch#conf t
Switch(config)#hostname SW1
-- mengganti nama switch menjadi SW1
SW1(config)#vtp mode server
-- jadikan SW1 sebagai VTP Server
SW1(config)#vtp domain cisco
-- definisikan VTP Domainnya adalah cisco
SW1(config)#vlan 10
SW1(config-vlan)#name Sales
SW1(config-vlan)#exit
SW1(config)#int fa0/1
SW1(config-if)#switchport mode trunk
-- jadikan interface fa0/1 sebagai mode trunk, yang dimana fa0/1 ini terhubung ke Switch sebelahnya

Pada SW2
Switch>en
Switch#conf t
Switch(config)#hostname SW2
SW2(config)#vtp mode client
-- jadikan SW2 sebagai VTP Client
SW2(config)#vtp domain cisco
-- sesuaikan VTP Domainnya dengan SW1
SW2(config)#int fa0/1
SW2(config-if)#switchport mode trunk
-- jadikan interface fa0/1 sebagai mode trunk, yang dimana fa0/1 ini terhubung ke Switch sebelahnya
SW2(config-if)#exit
SW2(config)#exit

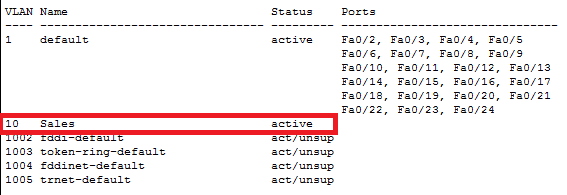

SW2#sh vlan

Pada SW2 akan otomatis terdapat informasi VLAN ID 10 yang dikonfigurasi pada SW1 sebagai VTP Servernya, walaupun pada SW2 sebagai VTP Client tidak di konfigurasi VLAN. Dengan catatan, domain VTP Client dengan VTP Severnya harus sama.
